Двухножевые листорезальные машины

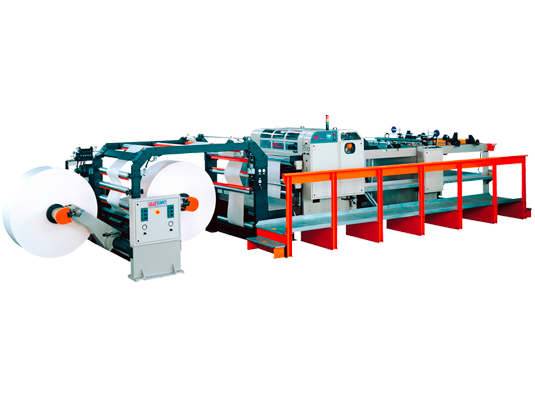

TC-1600, TC II - 1600
GMC TC-1600 - это одна из самых современных и высокотехнологичных листорезальных машин. Специально разработанная GMC технология резки двумя синхронно вращающимися ножами с прямым сервоприводом обеспечивает самую высокую точность резки на листы, чистый и четкий рез без волокон и пыли, а также стабильно высокую скорость работы.
Модели | TC 1600 | TC II 1600 |
---|---|---|
Максимальная ширина роля, мм | 1600 | 1600 |
Минимальная ширина роля, мм | 400 | 400 |
Максимальный диаметр роля, мм | 1800 | 2100 |
Минимальный диаметр роля, мм | 400 | 300 |
Количество ролей на размотке | 1-4 | 1-4 |
Диаметр втулки рулона, мм | 76.2, 152.4 | 76.2, 152.4 |
Длина реза, мм | 460 – 1370 (до 1778-опция) | 460 – 1778 |
Высота приемного стапеля (вкл. паллету) | 1500 | 1650 |
Максимальный вес приемного стапеля (вкл. паллету), кг | 2000 | 2500 |
Макс. техническая скорость, м/мин | 300 | 300 |
Рабочая скорость зависит от качества и характеристик материала, длины реза, количества ролей и проч. | ||
Нагрузка на нож, г/см | 1000 | 1000 |
Точность реза, мм | ±0.5 | ±0.5 |
Электропитание | 3 фазы, 380В, 50 Гц | 3 фазы, 380В, 50 Гц |
Мощность главного привода, кВт | ~ 45 | ~ 55 |
Вес, кг | 19800 (2 роля) 28000 (4 роля) |
– – |
Особенности моделей
Листорезальные машины GMC отличаются между собой принципом резки с ролей на листы:
В серии TC-1600 применяется два синхронно вращающихся ножа.
Резка роля на листы выполняется двумя синхронно вращающимися навстречу друг другу ножами – верхним и нижним. Это гарантирует самое высокое качество резки и получение листов с четкими и чистыми кромками без образования волокон и пыли. Четкие кромки листов значительно улучшают равнение листов во время печати, а отсутствие пыли на листах уменьшает необходимость частых остановок печатной машины для смывки.
В двухножевой машине GMC ножи самозатачиваются. Это позволяет в два раза увеличить срок службы ножей по сравнению с другими машинами. Также в двухножевых машинах GMC косина листов регулируется автоматически и не требует участия оператора, что сокращает затраты времени и материалов необходимые на наладку машины и повышает ее эффективность на коротких тиражах.
В серии SSCT-5 применяется одноножевой принцип резки. Подробнее о SSCT-5
Также у GMC есть специальная серия машин GMC-TC-P для резки предварительно запечатанного роля на листы по метке.
Кромки листов отрезанных на одноножевой машине и двухножевой машине Goodstrong
Технология резки двумя синхронно вращающимися ножами
Верхний и нижний синхронно вращающиеся ножи с независимыми сервоприводами

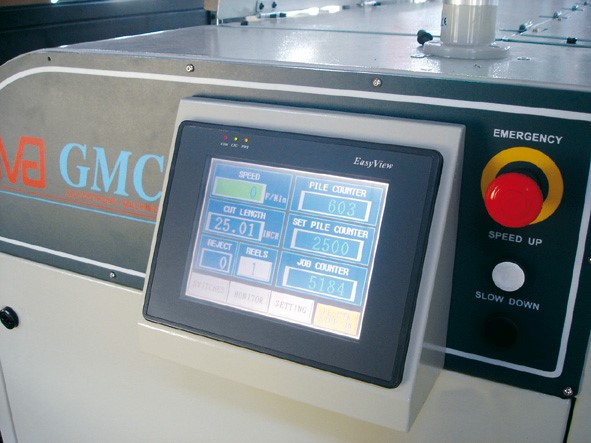

Пульт управления с сенсорным дисплеем
Безшпиндельное крепление рулонов на каждой позиции;
Пневматические дисковые тормоза рулонов с воздушным охлаждением;
Рельсы и тележки для загрузки рулонов;
Выводной транспортер с устройством отбраковки

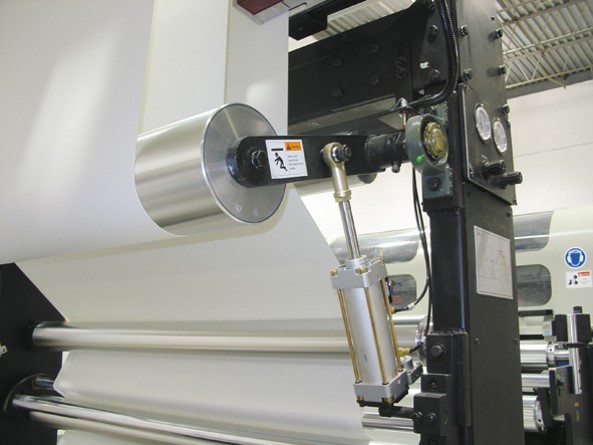

Автоматический контроль натяжения полотна с плавающим валиком

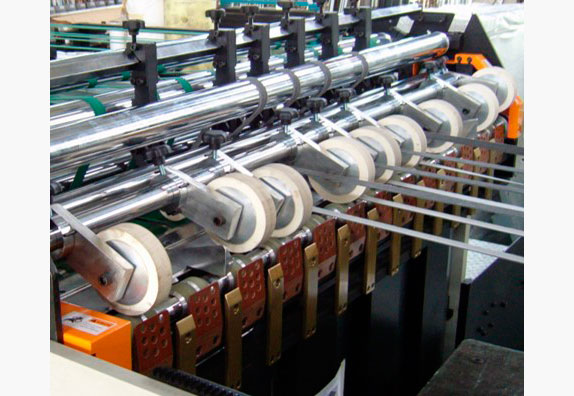

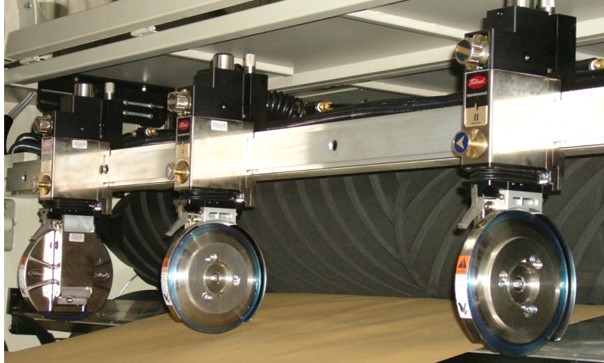

Пневматические дисковые ножи для продольной разрезки/обрезки полотна

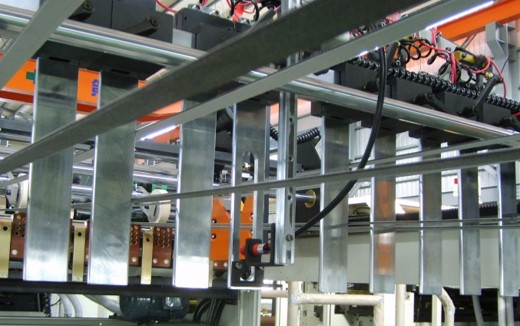

Выводные ролики и воздушное разделение листов перед укладкой в стапельную приемку

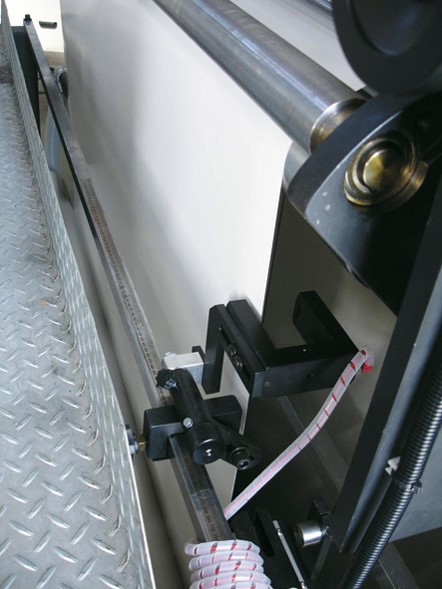

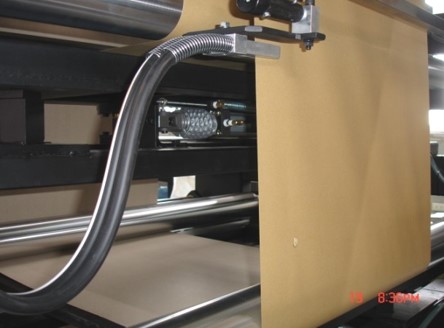

Контроль положения края полотна

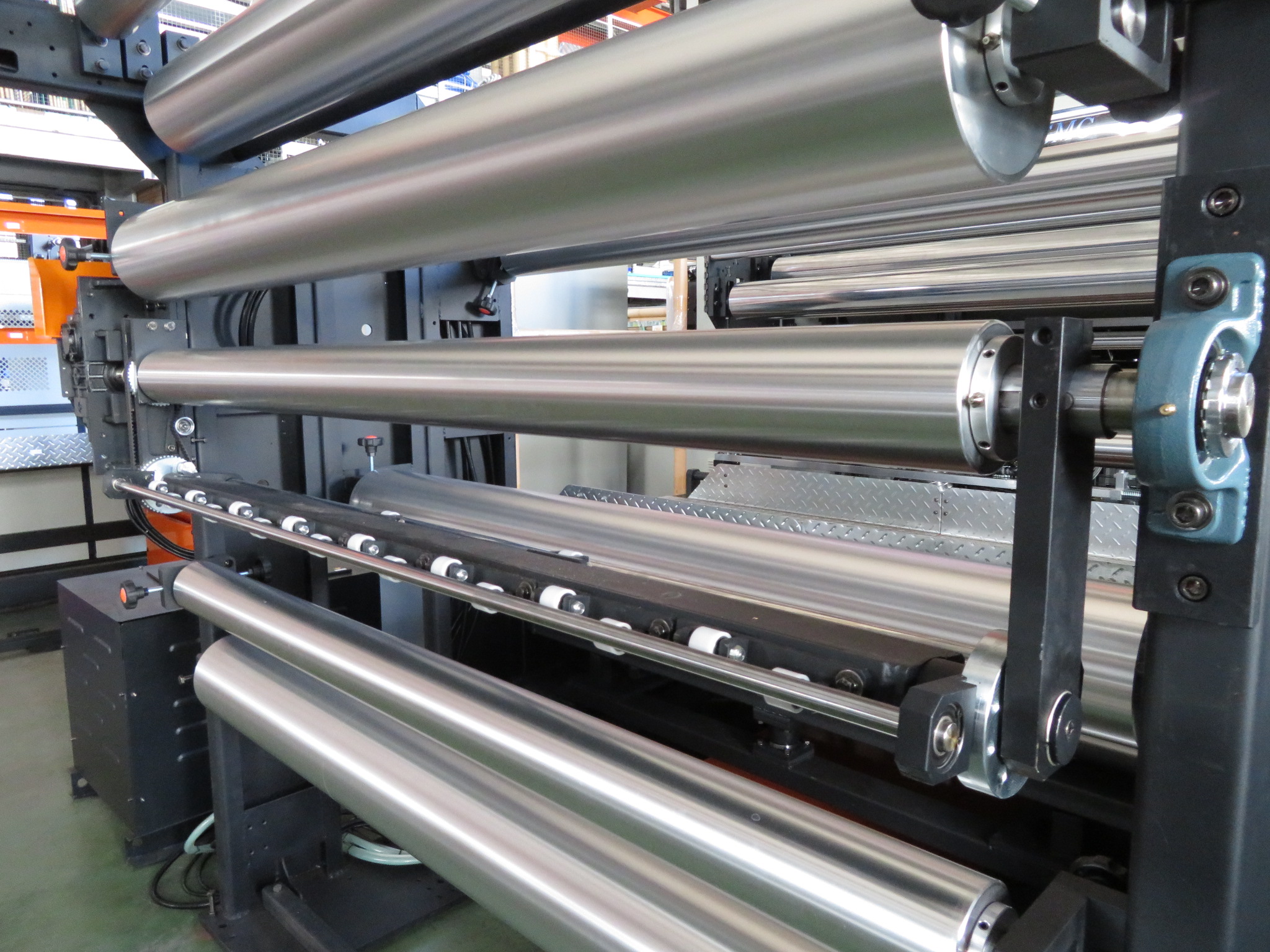

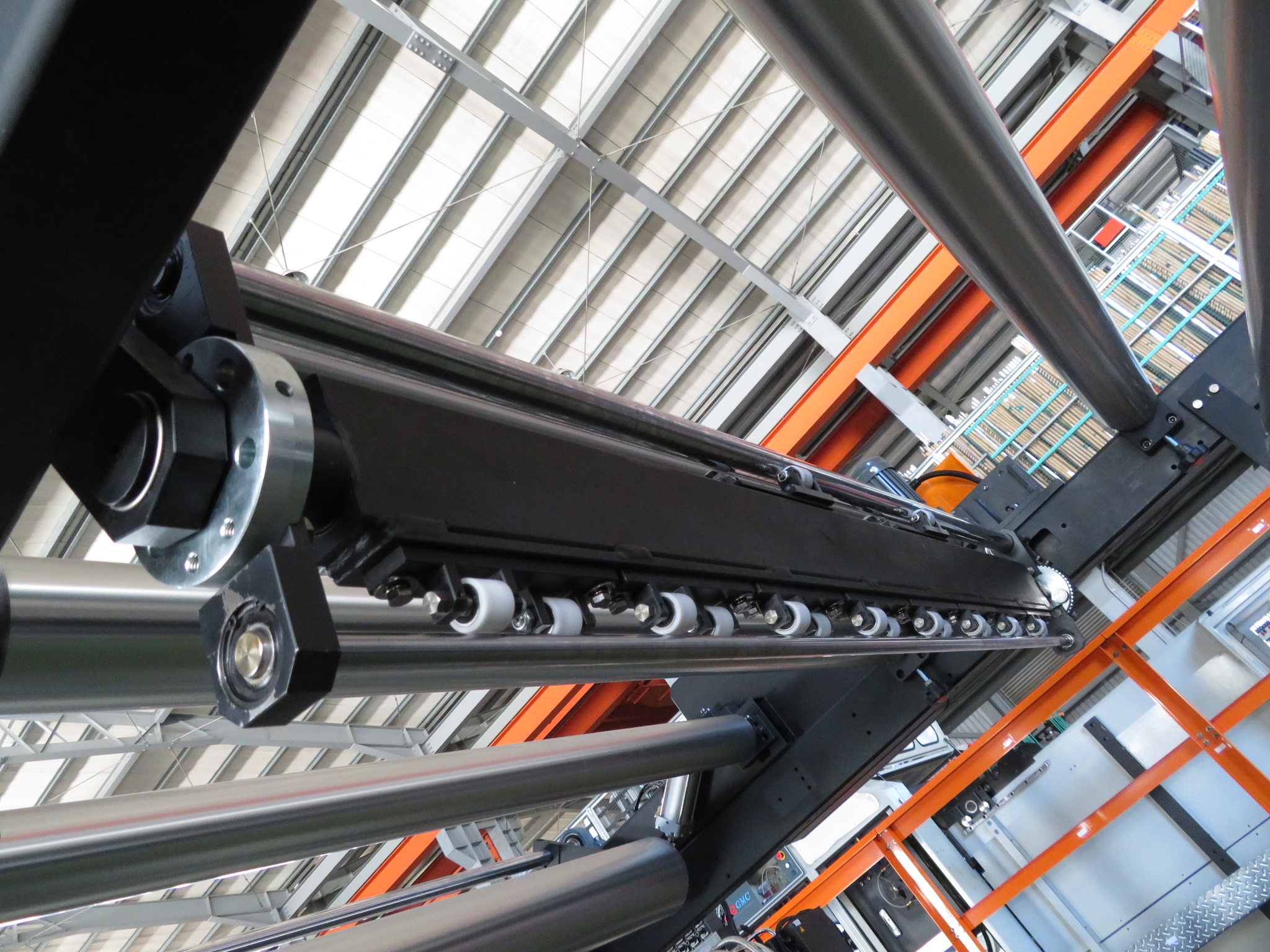

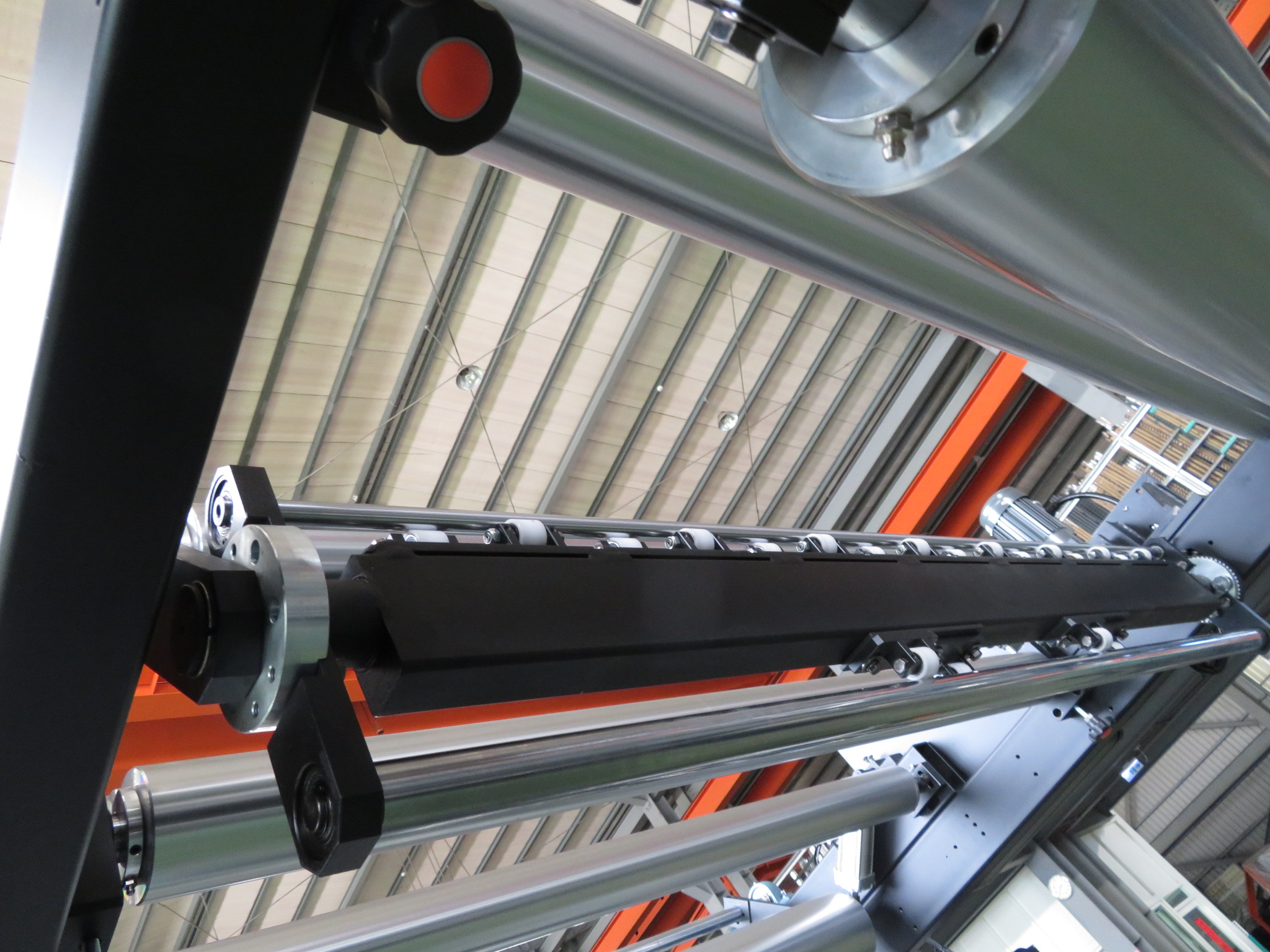

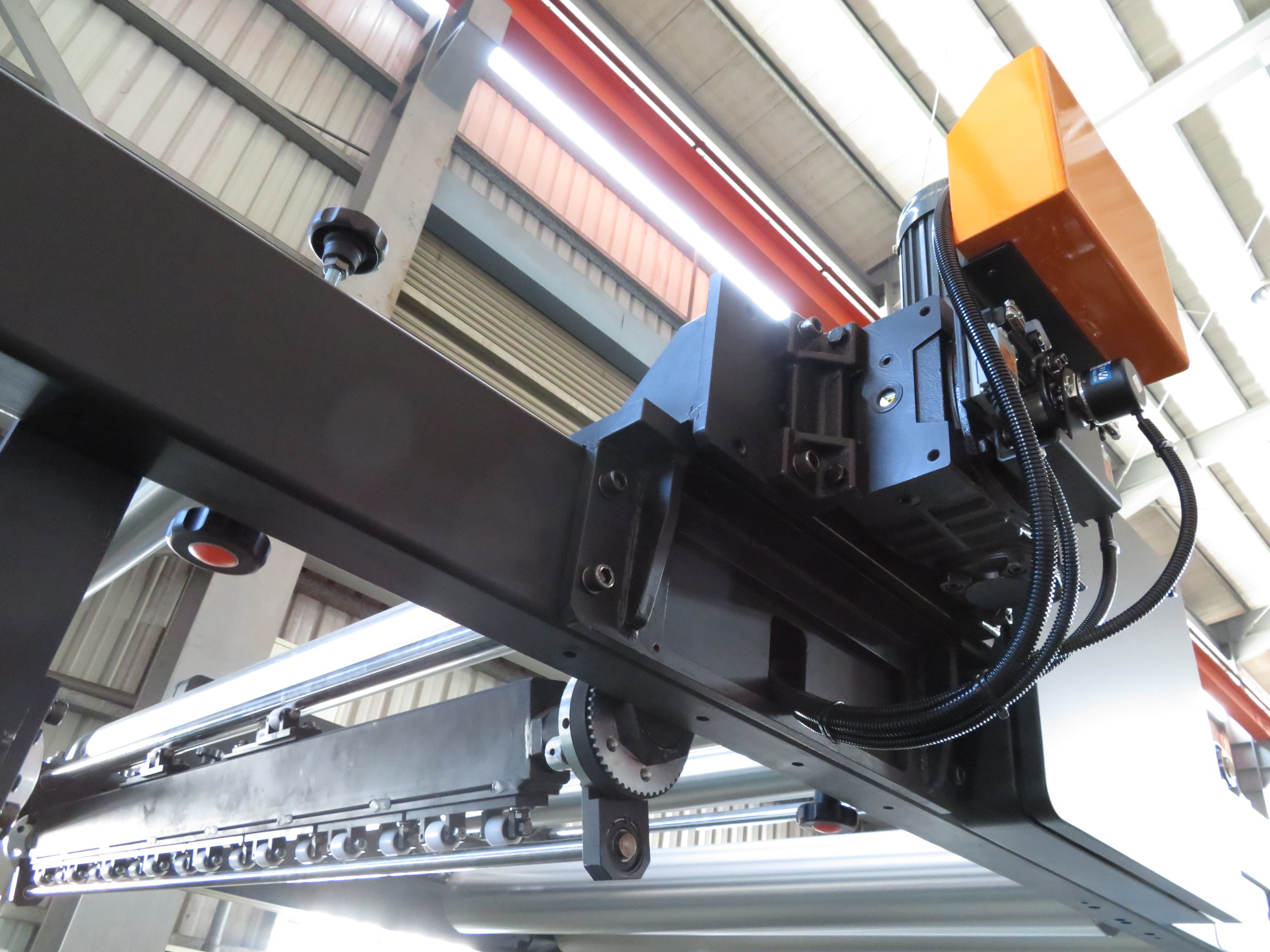

- Секция равнения и выпрямления полотна
- Секция равнения и выпрямления полотна
- Секция равнения и выпрямления полотна
- Секция равнения и выпрямления полотна

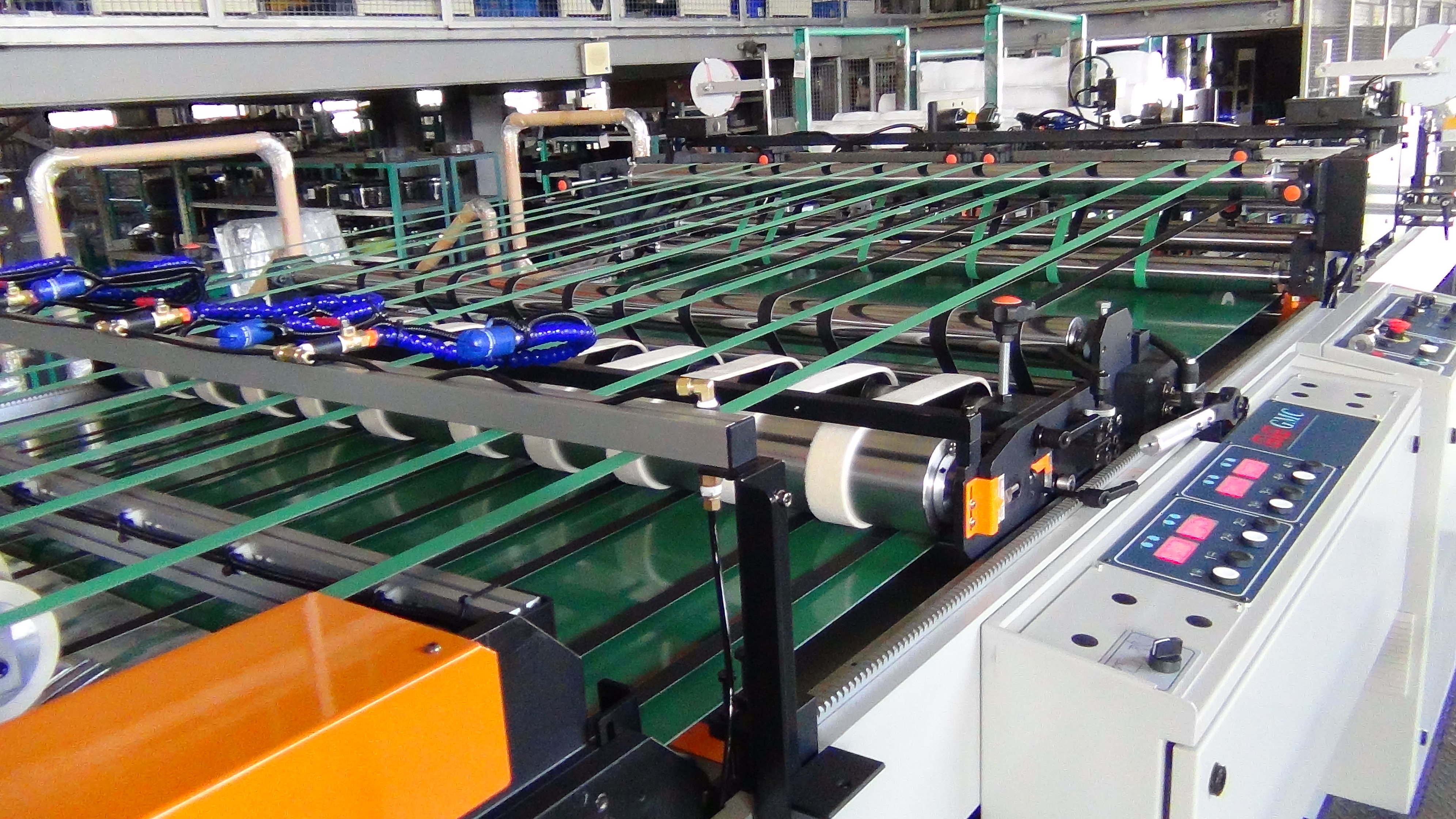

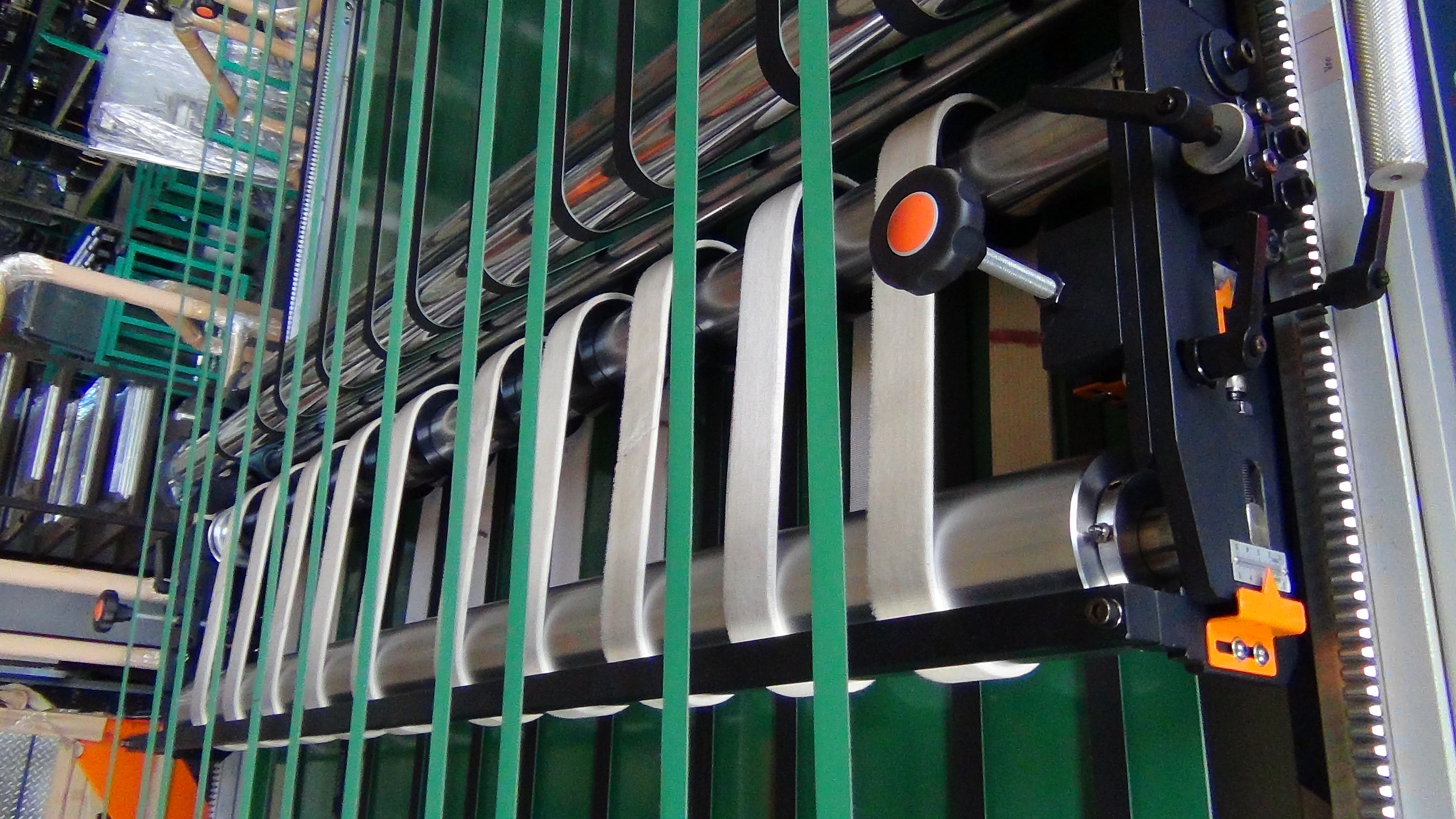

- Секция формирования каскада
- Секция формирования каскада

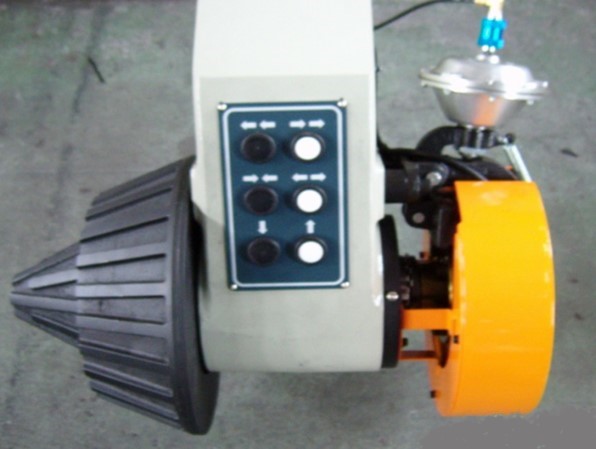

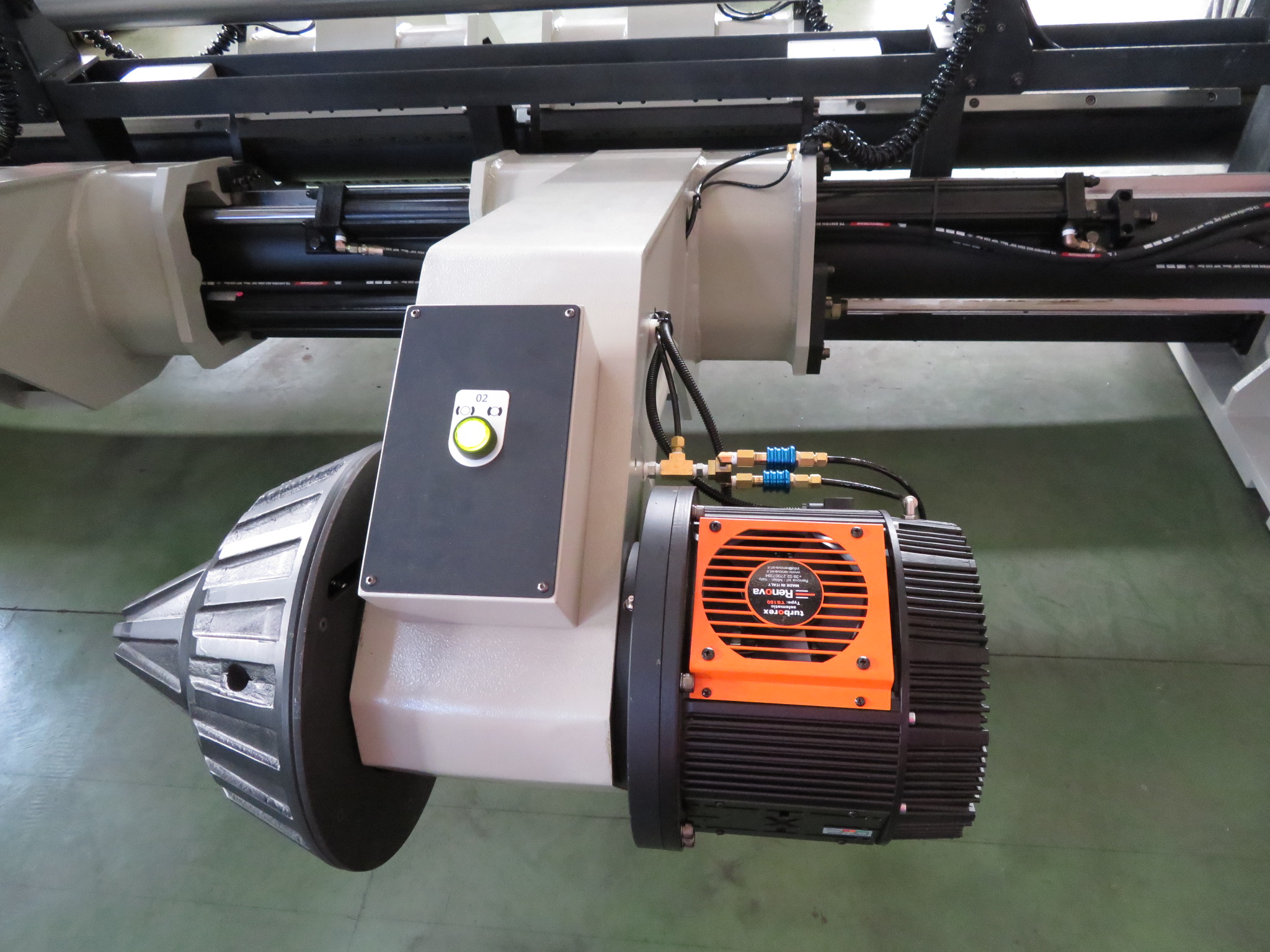

- Панель на стреле зарядки рулона

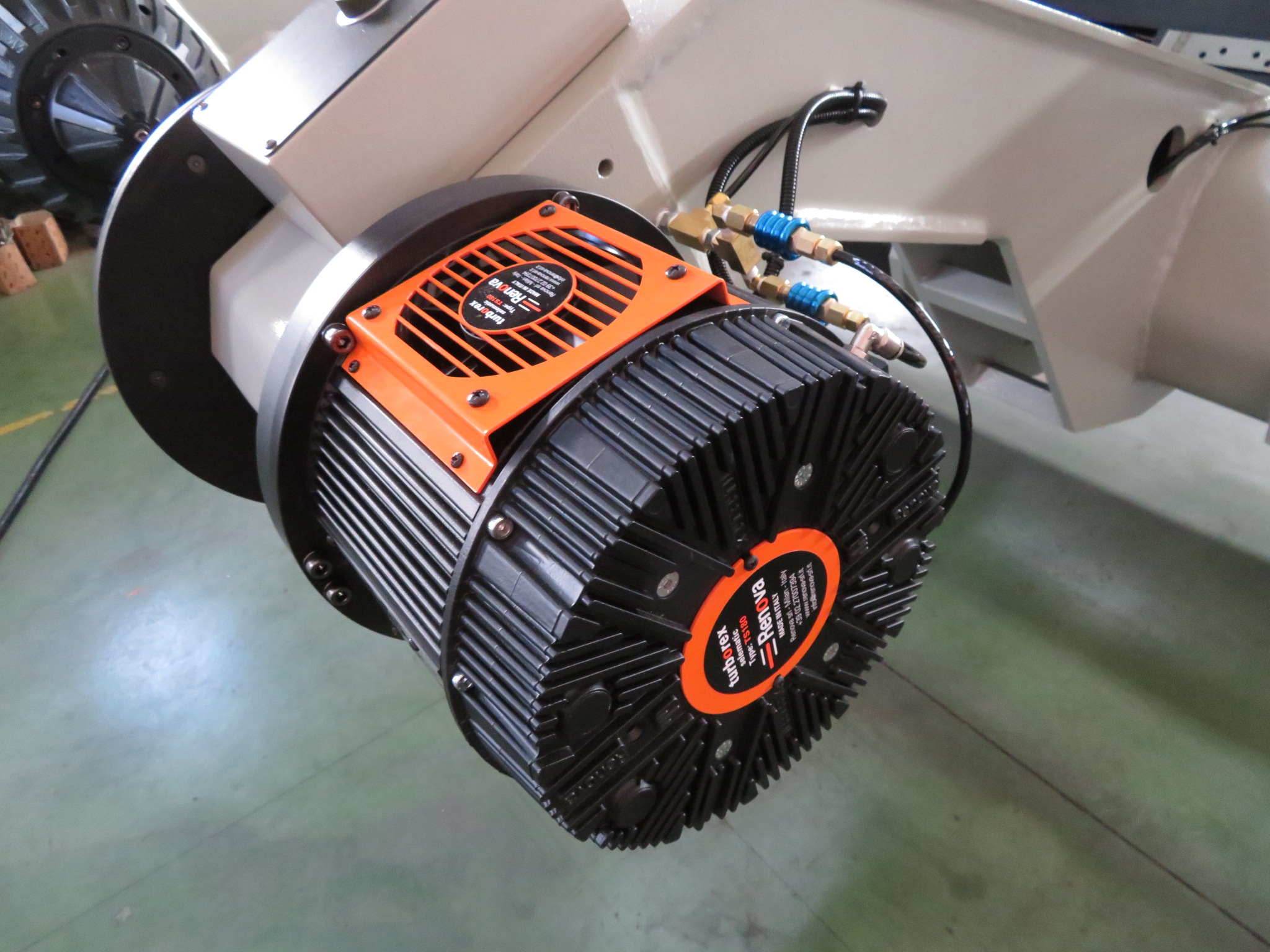

- Пневматический тормоз Renova, Италия

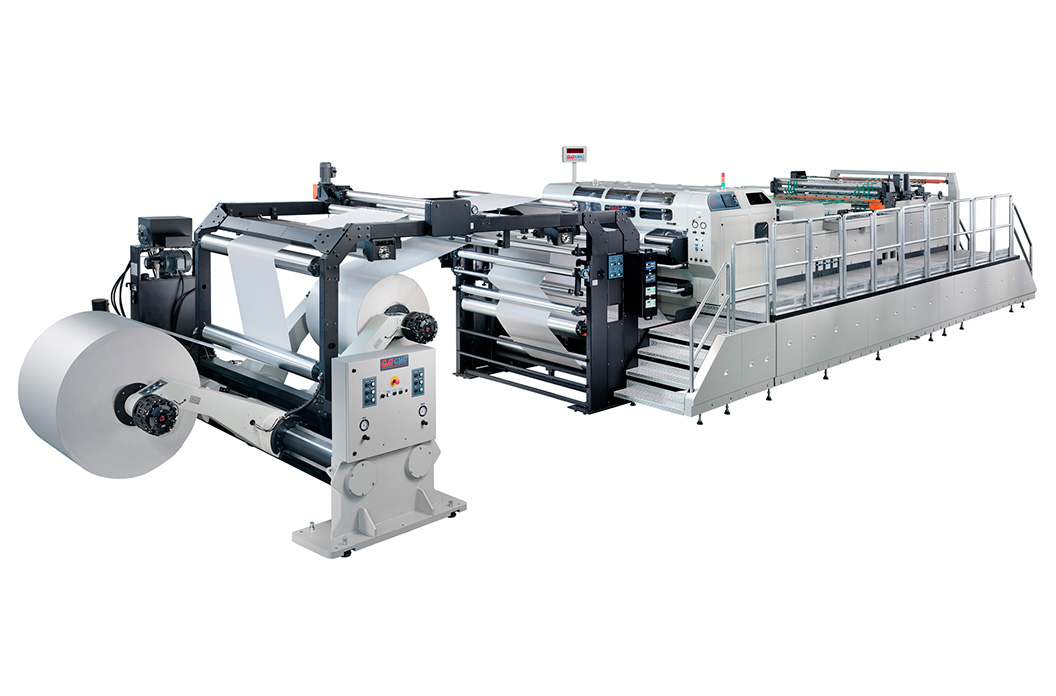

- Двуножевая листорезальная машина TC II 1600

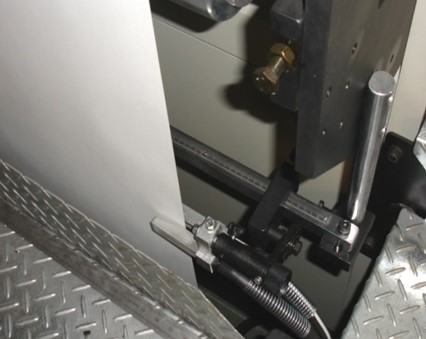

- Автоматическое продольное позиционирование кромки разматываемого полотна
- Автоматическое продольное позиционирование кромки разматываемого полотна
- Гидравлическая помпа подъема и опускания рулонов

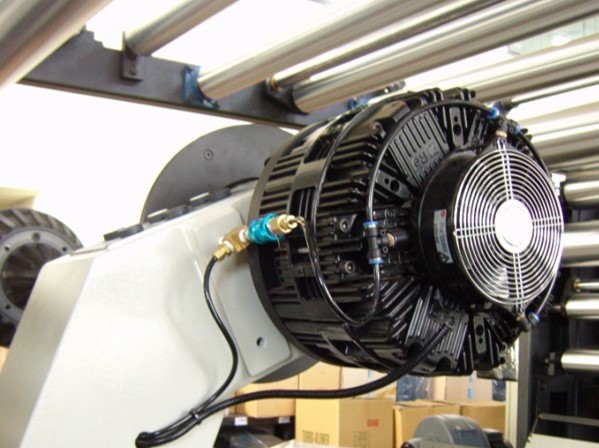

- Дисковый тормоз на размотке

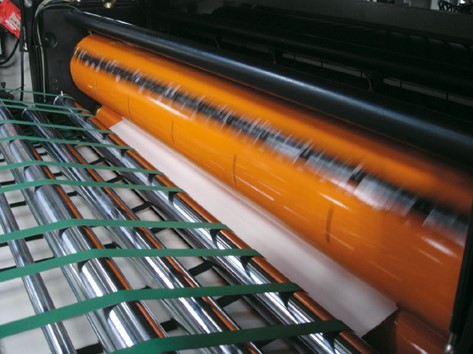

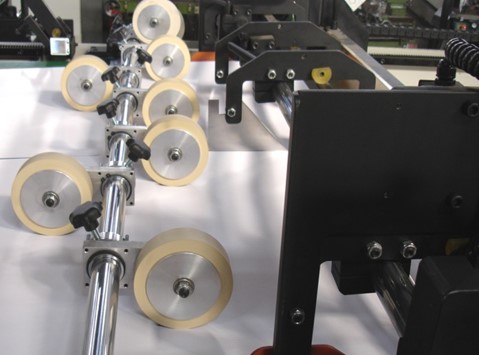

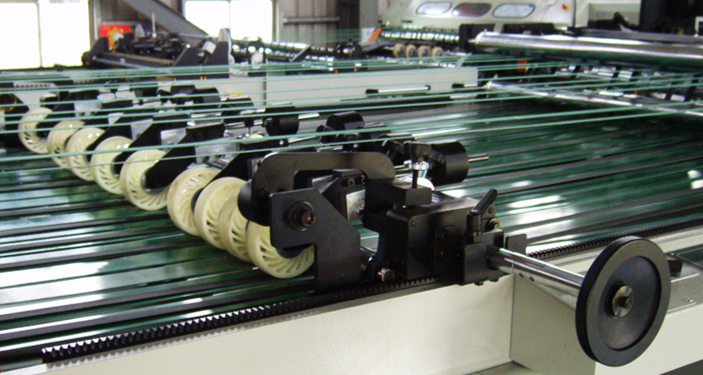

- Замедляющие ролики GOODSTRONG
- Монитор управления GOODSTRONG
- Панель на стреле зарядки рулона
- Равнение и разглаживание полотна

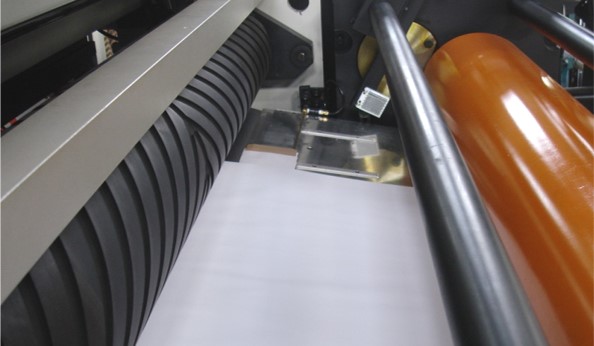

- Резальная секция GOODSTRONG

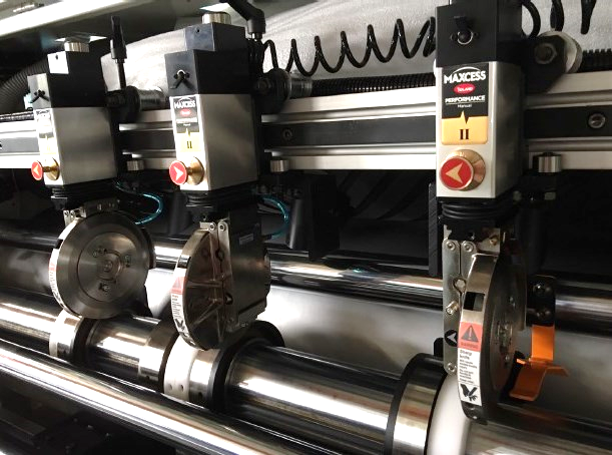

- Резальная секция, дисковые ножи
- Резальная секция, устройство подачи
- Резальная секция, устройство подачи

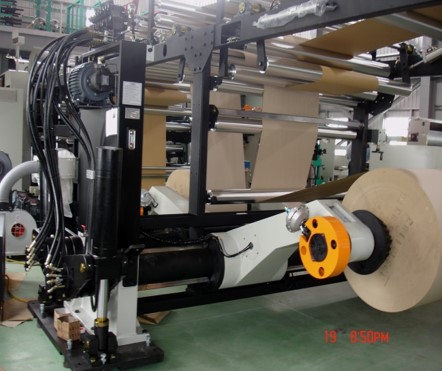

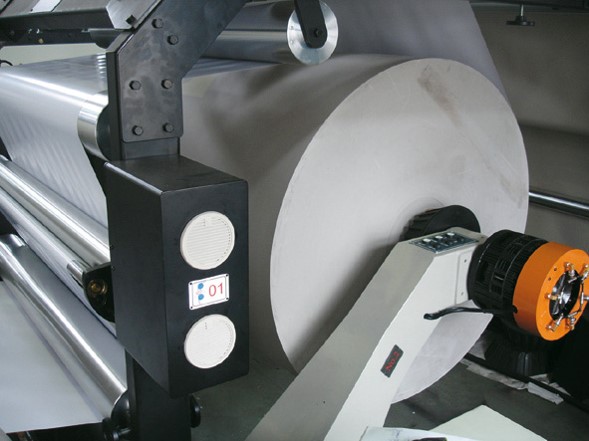

- Рулонная зарядка (размотка)

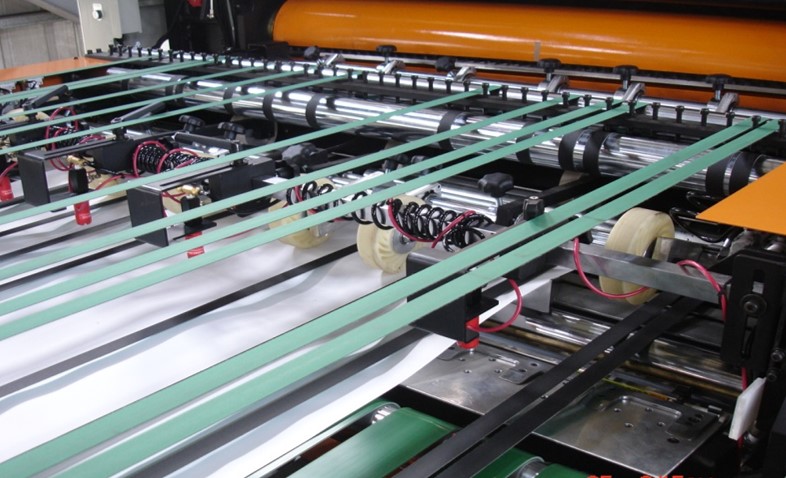

- Секция формирования каскада
- Секция формирования каскада
- Секция формирования каскада
- Система регулирования натяжения
- Стапельная приемка GOODSTRONG
- Стапельная приемка, GOODSTRONG
- Стапельная приемка GOODSTRONG
- Двухножевая листорезальная машина GOODSTRONG TC 1600 2-2
- Двухножевая листорезальная машина Goodstrong TC-1600 4-4
- Двухножевая листорезальная машина Goodstrong
- Запуск двухножевой листорезальной машины Goodstrong
- Листорезальные двухножевые машины Goodstrong TC-1600
- Двухножевые листорезальные машины GMC TC 1600
- Двухножевая листорезальная машина Goodstrong TC-1600
- Non Stop листорезальная машина GMC TC 1600 2-2
- Non Stop Goodstrong GMC TC 1600 2-2
- Двухножевая листорезальная машина Goodstrong GMC TC -1600 установлена в компании Люмитекс в Белоруссии
- Автоматическая склейка полотна для GMC TC II 1600
