Автоматические машины для производства книжных обложек, твердого переплета, канцелярских папок
KEQIANG-HORDA
ZFM 700A, ZFM 900A, ZFM 1000A, ZFM 1350A, ZFM 1350A XL
ZFM 700A, ZFM 900A, ZFM 1000A, ZFM 1350A, ZFM 1350A XL
Автоматическая крышкоделательная линия с автоматической загибкой кантов для изготовления переплётных крышек, папок, постеров, подставок календарей, настольных игр и др.

Модели | ZFM 700A | ZFM 900A | ZFM 1000A | ZFM 1350A | ZFM 1350A XL |
---|---|---|---|---|---|
Максимальный размер готовой продукции | 450х720 мм | 450х950 мм | 600х1050 мм | 600х1350 мм | 750х1350 мм |
Минимальный размер готовой продукции | 130х190 мм | 130х190 мм | 140х240 мм | 140х240 мм | 160х300 мм |
Толщина картона | 1-3 мм | 1-3 мм | 1-3 мм | 1-3 мм | 1-3 мм |
Плотность бумаги | 105-210 г/м2 | 105-210 г/м2 | 105-210 г/м2 | 105-210 г/м2 | 105-210 г/м2 |
Скорость максимальная техническая | 20-30 шт/мин | 20-30 шт/мин | 15-20 шт/мин | 15-20 шт/мин | до 25 шт/мин |
Электропитание | 16 кВт, 380 В | 17.5 кВт, 380 В | 18 кВт, 380 В | 19 кВт, 380 В | 22 кВт, 380 В |
Количетво частей картона | 1-6 | 1-6 | 1-6 | 1-6 | 1-6 |
Установочные размеры | 8500х2600х1400 мм | 9750х2600х1400 мм | 10440х3000х1500 мм | 11500х3000х1500 мм | 12850х3450х1500 мм |
Вес | 3500 кг | 4000 кг | 5000 кг | 6000 кг | 6000 кг |
KEQIANG-HORDA KEQIANG-HORDA ZFM 700A, ZFM 900A, ZFM 1000A, ZFM 1350A, ZFM 1350A XL
• Самонаклад подачи лайнера
• Секция нанесения клея на лайнер
• Самонаклад подачи картона
• Секция укладки картона на лайнер по датчикам совмещения
• Секция обжима
• Секция загибки боковых кантов
• Секция загибки торцевых кантов
• Вывод готовой продукции
Заказать ZFM 700A, ZFM 900A, ZFM 1000A, ZFM 1350A, ZFM 1350A XL
- 3 сенсорных фотоэлектрических датчика, точно позиционирования до 0.25 мм
- 3 сервопривода позиционирования
- 1 сервопривод подачи картона
- Система позиционирования - патент
- Система подачи картона в режиме цикла для увеличения скорости работы машины - патент
- Система загибки кантов – патент
- Сервоприводы Panasonic Япония
- PLC OMRON Япония
- Привод NKS (импортированный)
- Контакторы, переключатели Schneider Франция
- Пневматические компоненты CKD Япония
- Конвейер Голландия
- Оптоэлектроника SICK Германия
- Линейные направляющие HIWIN Тайвань
- Привод ADLEE Тайвань

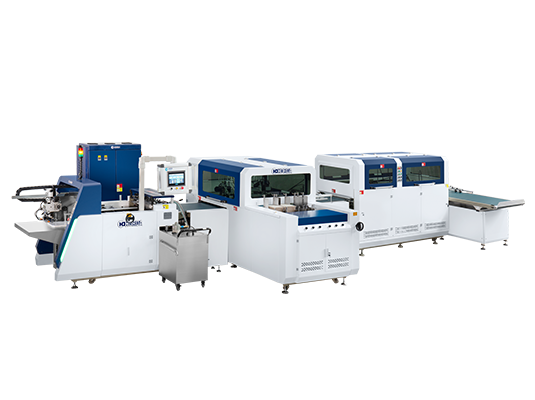

Крышкоделательная машина с автоматической загибкой кантов ZFM-700A
Установочный чертёж ZFM -700A, ZFM-1000A
Образцы продукции
Выводной тренспортер для готовой продукции
Секция загибки кантов
Секция загибки кантов
Самонаклад подачи картона
Самонаклад подачи картона
Самонаклад подачи картона
Вакуумный передающий транспортер
Станция подачи клея
Секция нанесенения клея
Секция нанесенения клея
Самонаклад
