Фальцевально-склеивающая машина с широким набором дополнительных устройств Signature
ACE 70, 90, 110

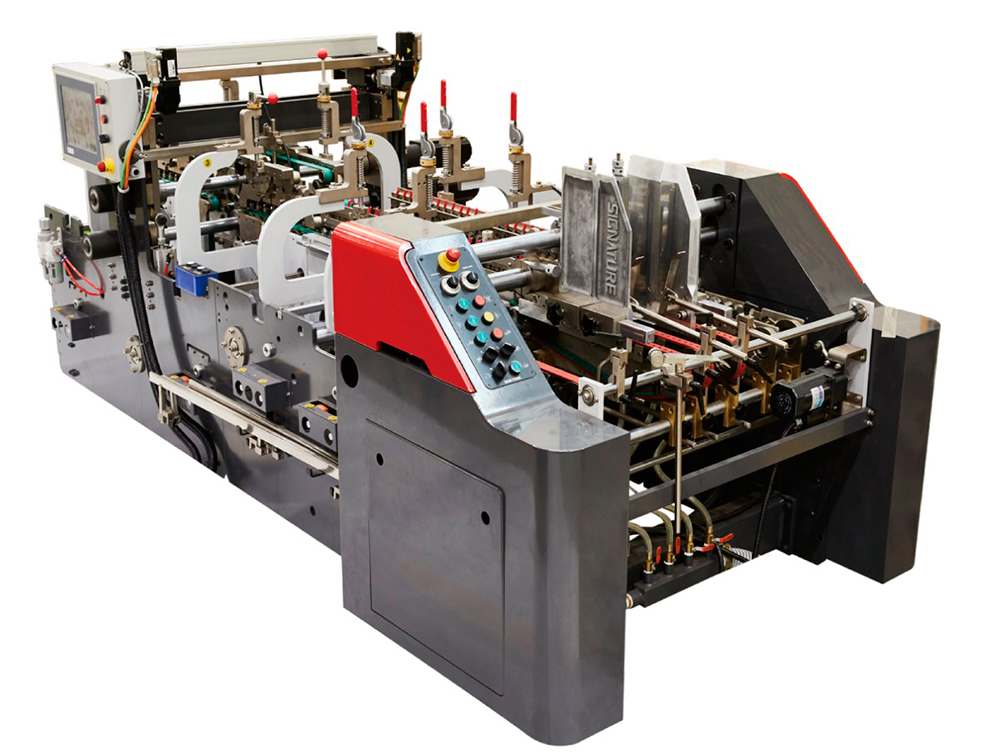

Фальцевально-склеивающая машина с широким набором дополнительных устройств ACE 70, 90, 110

Машина серии ACE, скорость до 400 м/минуту, коробки 3 и 6 точек, секция равнения, устройство отбраковки.

МОДЕЛЬ ACE 70CS/N46CS ACE 90 CS/N46CS ACE 110 CS/N46CS
Стандартная коробка CS/N46CS
Макс. формат заготовки, мм 700 х 900 900 х 900 1100 х 900
Мин. формат заготовки, мм 120 х 65 120 х 65 120 х 65
Коробка с самосборным дном CS/N46CS
Макс. формат заготовки, мм 675 х 800 875 х 900 1075 х 900
Мин. формат заготовки, мм 150 х 120 150 х 120 150 х 120
4-х клапанная коробка N46CS
Макс. формат заготовки, мм 600 х 800 800 х 800 1000 х 800
Мин. формат заготовки, мм 135 х 140 135 х 140 135 х 140
6-и клапанная коробка N46CS
Макс. формат заготовки, мм 600 х 800 800 х 800 1000 х 800
Мин. формат заготовки, мм 250 х 185 250 х 185 250 х 185
Плотность, картона, г/м2 200-800 200-800 200-800
Профиль гофрокартона E E E
Макс. техническая скорость, м/мин 400 400 400
Длина линии, мм 14 300 14 300 14 300
Длина линии секцией равнения заготовок, мм 14 950 14 950 14 950
Потребляемая мощность, кВт 46 46 46
Электропитание, В/Гц 380/50 380/50 380/50
Масса, кг 6 600 6 900 7 600
ACE MACHINERY Signature ACE 70, 90, 110

Самонаклад с сервоприводом для независимого регулирования скорости (интервала) подачи разверток.
Подающие вакуумные ремни самонаклада с раздельной регулировкой. Устройство удаления пыли с подающих ремней щетками.
Устройство для быстрого натяжения подающих ремней (патент).
Пневмопривод подъема упоров для быстрой переналадки самонаклада.

Секция предварительной фальцовки: удлиненная секция предварительной фальцовки разверток. Система из трех кареток в секции предварительной фальцовки. Ремень и направляющая для предфальцовки клапанов коробок. Регулировка угла предфальца 0-180⊃о.

Секция складного дна для фальцевания поперечных клапанов коробок. Система из трех кареток в секции фальцевания дна.

Обратные загибатели (для N46CS) – высокая скорость работы позволяет обеспечить лучшую в своем классе производительность при изготовлении сложных, 4/6 клапанных коробок выводя. Работа обратных загибателей, контролируется компьютером, ввод параметров - с цветного сенсорного жидкокристаллического дисплея.

Секция окончательной фальцовки: удлиненная фальцевальная секция для окончательного складывания коробок. Фальцевальные ремни с независимой регулировкой скорости.

Прессующе - передаточная секция с регулировкой скорости вывода коробок.
Прессующие валики на входе в секцию.
Электронное управление подачей коробок в прессующий транспортер.

Контроль застревания коробок с автоматической остановкой машины. Укладка коробок в прессующий транспортер каскадом (прямым/обратным).

Прессующий транспортер с пневматическим прижимом.
Прижимные каретки на входе в транспортер для точной приемки коробок любого типа и получения оптимальной высоты стопы.
Автоматическая остановка конвейера при отсутствии заготовок на входе.

Компьютерная система управления с сенсорным дисплеем.
Пульты управления на самонакладе, фальцевальной секции и приемке.
Пульт дистанционного управления машиной.
Моторизованное управление положением всех кареток.
Система самодиагностики и контроля работы.
Техническая документация (инструкция оператора) на русском языке.

Заказать ACE 70, 90, 110

Дополнительные устройства для машин серии SIGNATURE ACE

  1. Секция равнения заготовок
  2. Автоматическая настройка на формат - сокращает время на настройки, память ввода, сохранение и вызов значений параметров предустановленных параметров
  3. Fast Fold – увеличивает скорость для работ 3 точки, позволяет складывать дно коробки без применения крюков
  4. Устройство подачи клея – помпа подачи клея для дисковых клеевых аппаратов
  5. Устройство вывода из машины некондиционных коробок – ОТБРАКОВЩИК
  6. Устройство для работы с коробками с удлиненным передним клапаном
  7. MINI- Folder – для производства коробок малого размера
  8. Монитор и камера для визуального контроля работы машины оператором
  9. Подъем и опускание средней верхней каретки в фальцевальной секции

по запросу
